钛钢复合板夹层氦质谱检漏

详细介绍

钛钢复合板夹层氦质谱检漏

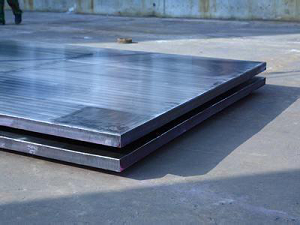

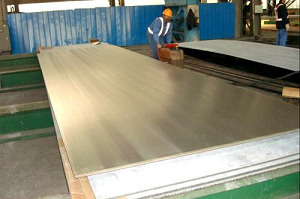

钛钢复合板是一种应用在电厂烟囱内壁的板材。主要作用是防止烟囱内壁的腐蚀，近些年的应用越来越广泛。钛钢复合板生产中，其常见的质量问题是：复合板缺陷和焊接缺陷。其中前者主要是结合率不够、钛层及钢层局部表面裂纹等；后者主要有气孔、裂纹、未焊透、夹渣。

因为钛钢复合板是将两种不同材质的金属板经过焊接后抽真空，然后进行压制成型。所以如果焊接处有泄露，在板材抽空之后会有空气重新进入到板材内部，造成压制成型时出现鼓包，导致不良品的出现。所以钛钢复合板在抽真空之后需要进行氦检来查找是否有泄漏。

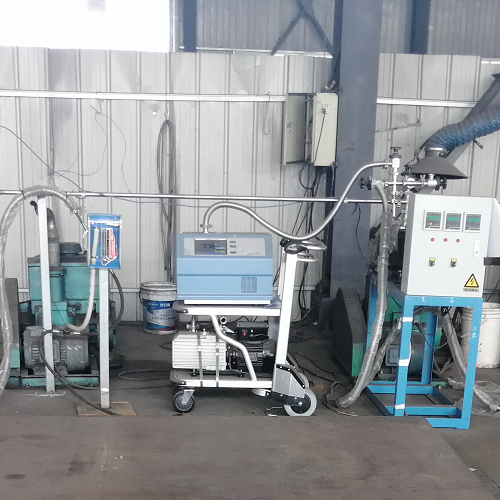

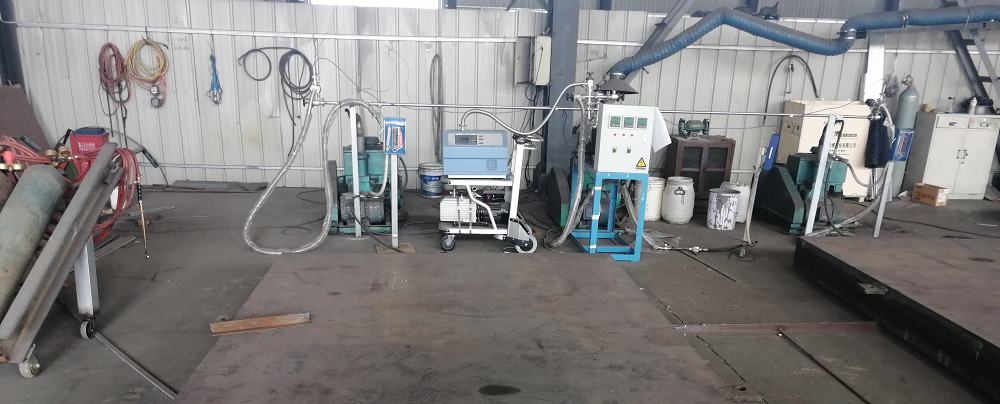

第一步：将安徽歌博A100型氦质谱检漏仪连接在抽空系统桑，通过预留的接口将板材间隙抽成真空；第二步：当真空度达到一定程度后，关闭辅抽泵，打开氦检仪进入检漏状态；第三步：在板材的焊接处逐一喷吹氦气，如果焊接处有泄露，氦气会通过漏孔最终进入到氦检仪内部，氦检仪报警提示当前位置有漏。；第四步，对泄露处进行修补，并继续检查，直到所有位置排查完毕。
