动力电池Pack气密性检测

您的当前位置: 首 页 >> 案例展示 >> 负压法检漏

动力电池Pack气密性检测


  • 动力电池Pack气密性检测

  • 详细介绍

随着电动汽车的发展,动力电池Pack作为纯电动汽车的核心部件直接影响到整车的安全性。电池Pack的开发需要充分考虑多方面的因素,需要学习吸收国内外先进技术经验,对设计方案进行反复验证优化。因此就对电池箱体的强度、刚度、散热、防水、绝缘等设计要求很高,所以电池箱体的设计和密封性测试就显得至关重要。
      使用气密性测漏仪具有规律性强,可以做到数据追溯,一旦产品出现问题可以追溯到最开始出厂时的产品状态或数据,主观性很低,不依赖操作者等优点。

目前主流的电池Pack气密性测试,主要的测试压力分为正压或负压,由于Pack本身材质较薄,所能承受的压力较小,所以一般情况下只能接受几Kpa或几十Kpa的测试压力,目前主流的是使用压差方法检测,整个测试节拍要在三分钟或五分钟,根据产品体积大小会有所不同。测试结果也一般是在100Pa或5ml/min左右。

然而在实际的实验过程中,一旦产品体积较大,接触空气表面的面积较大时,压差法就显得稳定性和重复性差一些。虽然我们可以使用相同产品作为对比件,但是由于电池Pack产品种类多差异大,一般客户也不会选择加装对比件的测试方法。因此越来越多的客户开始使用氦质谱检漏仪的正压法(吸枪法)来检测。

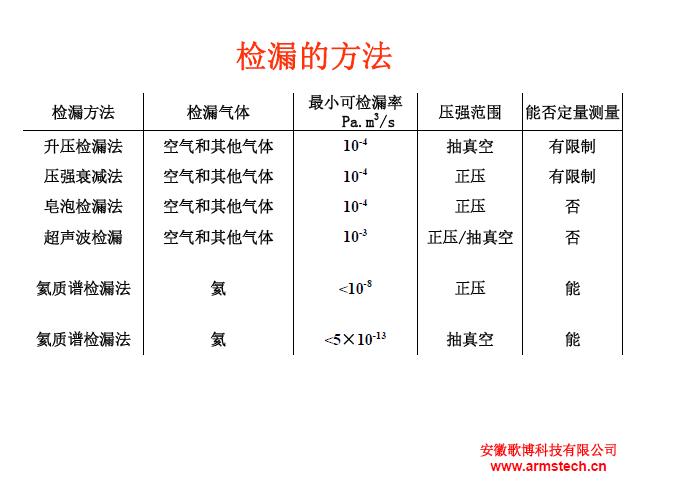

在我们测试完电池Pack后,一旦产品有泄漏,那么我们就需要对产品今年进行返修,由于电池Pack体积较大,上下盖之间密封的地方很多,如果我们在按照以前示漏液法或沉水法去找产品漏点,效率会很低,非常不利于自动化生产。因此我们就需要一种更快更快捷的寻找产品漏点的方法,使用氦质谱检漏仪的正压法(吸枪法)来解决。氦质谱检漏仪的吸枪法检测精度高,可以覆盖压差法和冒泡法,见下表

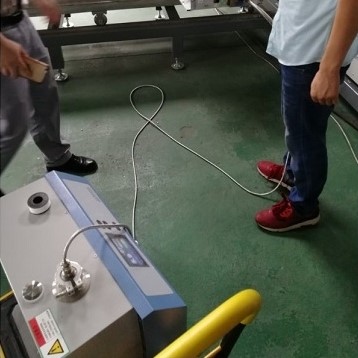

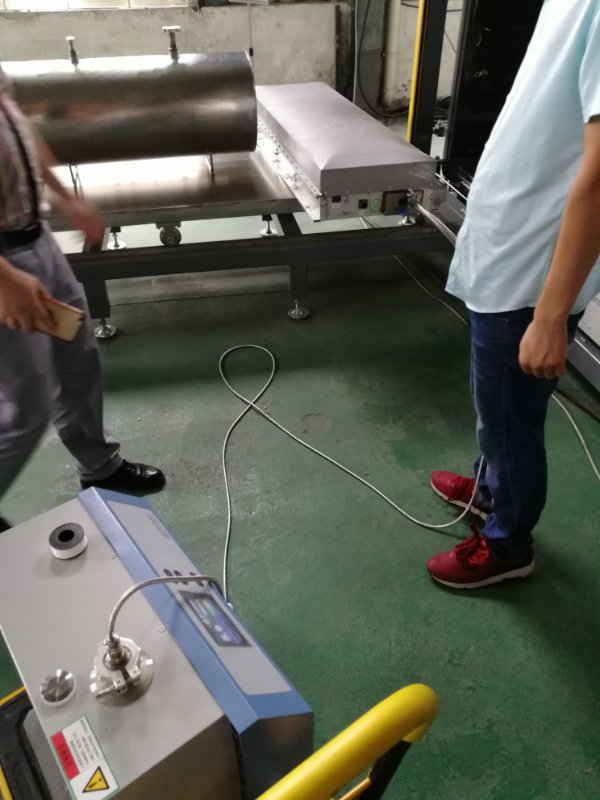

     氦质谱检漏仪吸枪法:向被测试电池Pack内冲入微正压的氦气,在Pack周围用氦质谱检漏仪吸枪检测,若泄漏率超过设定值,机器报警,即能测试出泄漏率找出泄漏位置。



关键词:气密性检测仪,氦气检漏仪,电池检漏
