管件系统正压氦检案例

详细介绍

管件系统氦检是一种高精度、高效率的密封性检测方法，该方法基于氦气分子质量小、易于扩散的特性，通过向被测管道中引入氦气，并利用氦检漏仪检测管道内外的氦气浓度差异，从而判断管道是否存在泄漏。

依据泄漏检测原理，由于氢气循环泵的工作状态是流道内是承压的，我们可以采用氦质谱检漏仪的正压吸枪法来局部检漏，也可以利用氦检真空箱法来检测整体漏率。

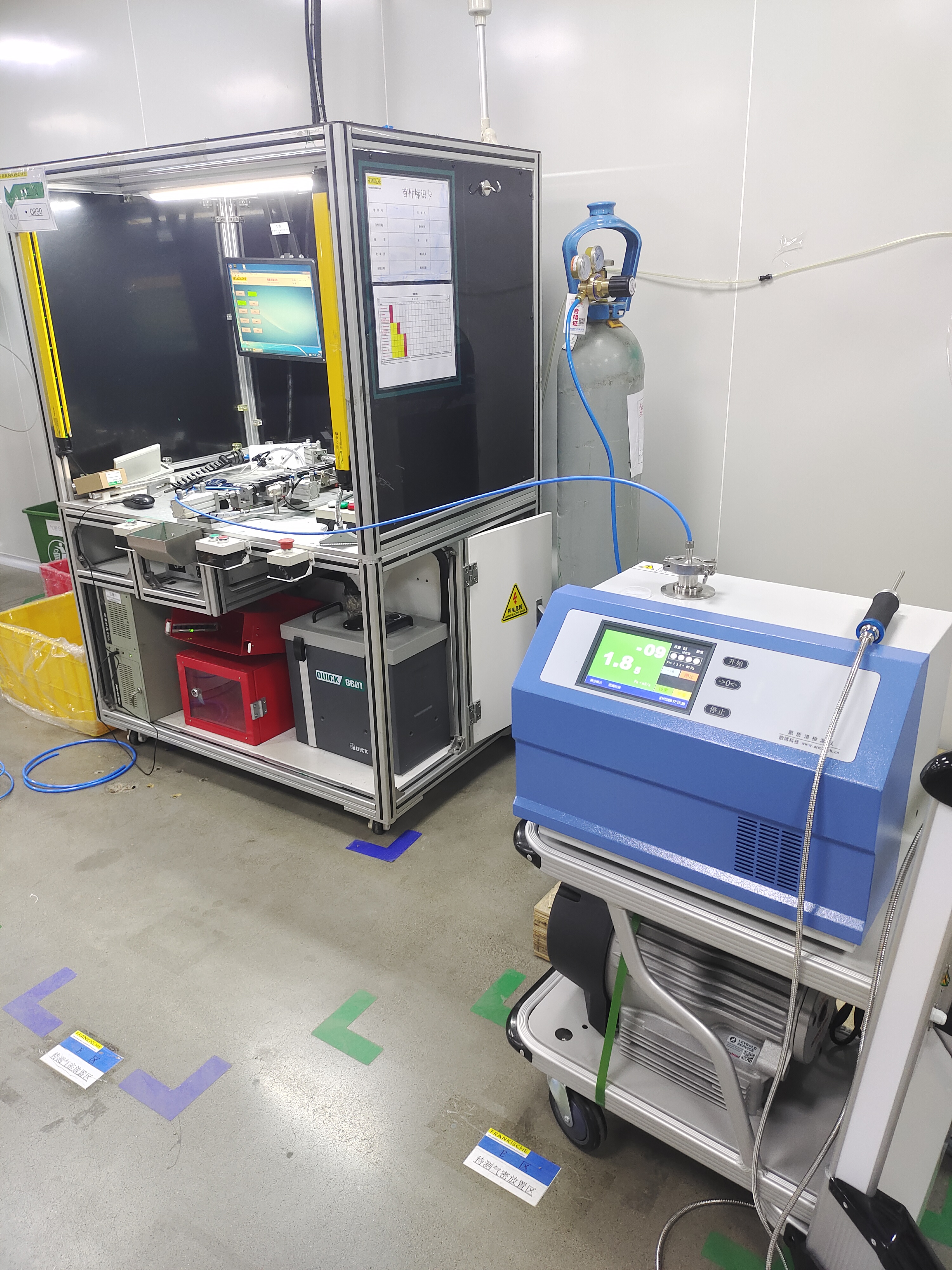

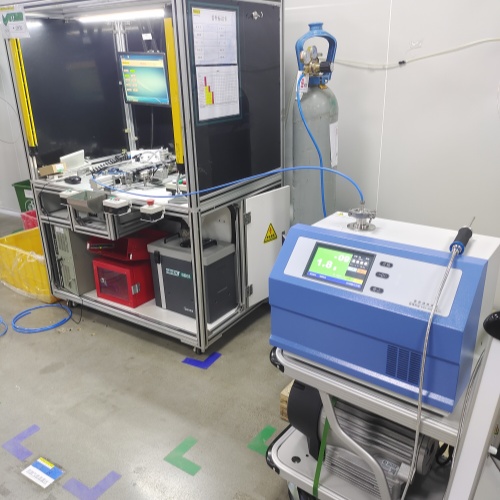

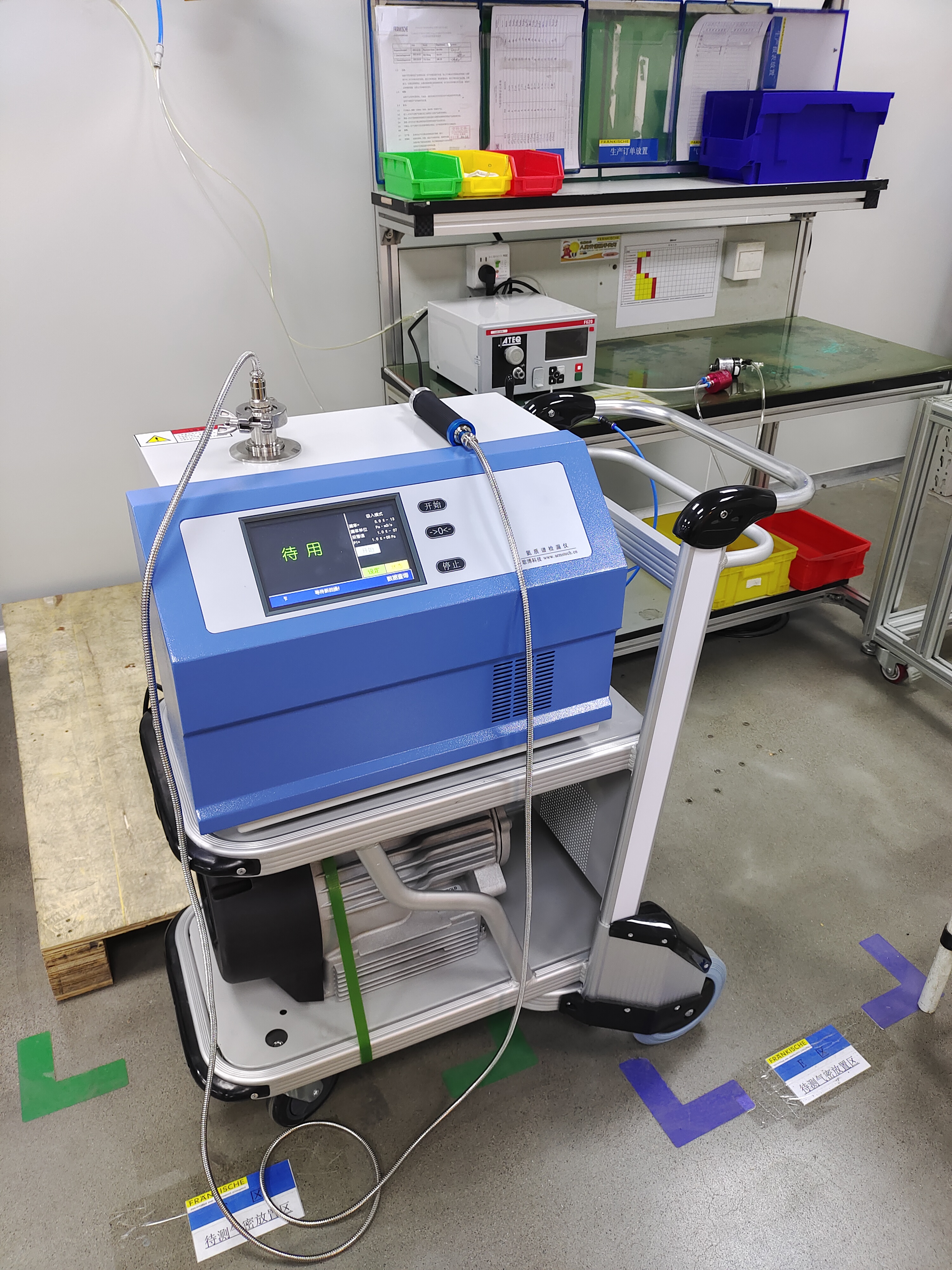

以下图为例，采用安徽歌博科技的氦质谱检漏仪配合吸枪给氢气循环泵查找泄漏点。即先在管件系统内冲入一定压力的氦气，如果管件有泄漏，氦气会通过漏点泄漏到附近空气中，检漏仪的吸枪在其周围进行探测，当探测到一定氦气时即为泄漏点附近。超过设定的允许泄漏率（这个漏率指标需要根据产品及行业要求来确定）时检漏仪的读数会迅速反弹变化并发出蜂鸣报警，由此来确定泄漏点和大致漏率值。
