氢气循环泵氦质谱检漏

氢气循环泵是氢燃料电池发动机的关键零部件，发挥着提高燃料利用率、确保氢安全(氢气溢出在外界环境中引起不安全因素)等重要作用。

对于氢气循环泵而言，要做到密封设计好（氢气容易泄露）、耐水性强（经过电堆反应后剩余的氢气带有少量水蒸气）、流量大（适应大功率电堆）、压力输出稳定（低压转为高压）、无油（保证氢气纯度）等，技术难度相较于传统气体循环泵要高很多。

依据泄漏检测原理，由于氢气循环泵的工作状态是流道内是承压的，我们可以采用氦质谱检漏仪的正压吸枪法来局部检漏，也可以利用氦检真空箱法来检测整体漏率。

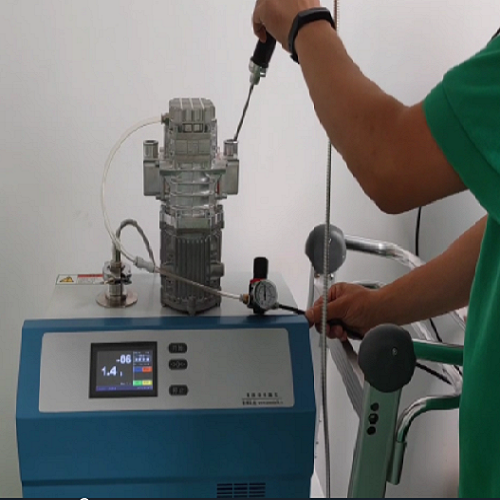

以下图为例，采用安徽歌博科技的A200型氦质谱检漏仪配合吸枪给氢气循环泵查找泄漏点。即先在氢气循环泵内冲入一定压力的氦气，如果氢气循环泵有泄漏，氦气会通过漏点泄漏到附近空气中，检漏仪的吸枪在其周围进行探测，当探测到一定氦气时即为泄漏点附近。超过设定的允许泄漏率（这个漏率指标需要根据产品及行业要求来确定）时检漏仪的读数会迅速反弹变化并发出蜂鸣报警，由此来确定泄漏点和大致漏率值。
